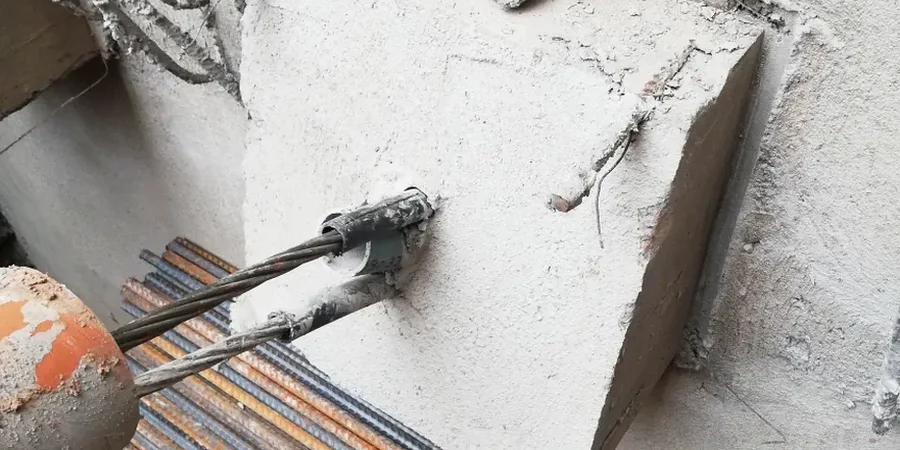

En Valparaíso, la estabilidad de una excavación no se discute: se garantiza desde el diseño mismo. Trabajar en los cerros porteños implica lidiar con perfiles de meteorización profunda, donde la roca granítica se descompone en suelos areno-limosos que pierden cohesión con facilidad. Por eso, cuando un proyecto requiere cortes verticales o estabilización de taludes urbanos, el diseño de anclajes activos y pasivos deja de ser una alternativa para convertirse en la columna vertebral del proyecto. La combinación de pendientes superiores al 30% y la presencia de napas colgadas en quebradas como las de Playa Ancha obliga a definir cargas de transferencia con precisión quirúrgica. El equipo técnico aborda cada perfil de suelo con una lógica clara: entender primero la estructura del macizo y luego dimensionar los elementos de refuerzo. Esto incluye desde ensayos de arrancamiento hasta la verificación de la adherencia lechada-terreno, aspectos críticos en los suelos residuales de la Cordillera de la Costa que dominan la geografía de Valparaíso. Para proyectos que involucran excavaciones profundas en zonas urbanas densas, la experiencia local muestra que la integración temprana del diseño de anclajes con los estudios de sondajes SPT permite caracterizar la variabilidad del perfil antes de definir longitudes de bulbo, evitando rediseños costosos en fase constructiva.
Un anclaje bien diseñado en los suelos residuales de Valparaíso no solo retiene: redistribuye las tensiones para que el macizo trabaje como un solo bloque.
Método y cobertura
Contexto regional
Las diferencias geotécnicas entre el sector de Playa Ancha y los cerros orientales como Rocuant son un recordatorio de que en Valparaíso no existen dos taludes iguales. Mientras Playa Ancha exhibe una potente capa de arena limosa sobre un horizonte de maicillo compacto, en Rocuant los depósitos coluviales con bloques erráticos y matriz fina plantean un escenario completamente distinto para el diseño de anclajes pasivos. El riesgo más subestimado suele ser la pérdida de carga en anclajes activos por relajación del terreno: en suelos finos con plasticidad media, la fluencia lenta puede reducir la tensión de bloqueo hasta en un 15% durante el primer año. Ignorar este fenómeno en Valparaíso, donde las lluvias invernales saturan el perfil superficial y aceleran los procesos de creep, equivale a diseñar con un factor de seguridad ficticio. Para mitigarlo, se especifican protocolos de recarga y monitoreo con celdas de carga en puntos críticos de la pantalla, especialmente en proyectos que involucran excavaciones bajo el nivel freático estacional que aflora en las quebradas intermedias.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.org
Estándares relevantes
NCh433.Of1996 Mod.2012 (Diseño sísmico de edificios), NCh2369.Of2003 (Diseño sísmico de estructuras industriales), EN 1997-1:2004 (Eurocódigo 7 - Proyecto geotécnico), NCh 3263 (Ensayo de arrancamiento de pernos de roca), FHWA-IF-99-015 (Ground Anchors and Anchored Systems)
Servicios complementarios
Diseño de Anclajes Activos
Sistemas pretensados donde la carga se transfiere al terreno mediante un bulbo de inyección. Aplicamos un protocolo de diseño que incluye la verificación de la estabilidad global del macizo, el dimensionamiento de la placa de apoyo y el cálculo de pérdidas diferidas por relajación del acero y fluencia del suelo. En Valparaíso, la mayoría de los diseños incorporan inyecciones repetitivas (IRS) cuando se detectan zonas de baja adherencia en el contacto lechada-terreno, una situación frecuente en los horizontes de maicillo con finos lavados.
Diseño de Anclajes Pasivos
Barras de acero corrugado o cables sin tensar que trabajan por movilización de la resistencia al corte del terreno circundante. El diseño se enfoca en determinar la longitud libre necesaria para que la deformación del sistema sea compatible con la estructura a contener, un aspecto crítico en las laderas pobladas de Valparaíso donde los asentamientos diferenciales pueden afectar viviendas contiguas. Utilizamos correlaciones con ensayos SPT locales para estimar la fricción unitaria en función de la compacidad del depósito.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre un anclaje activo y uno pasivo para un muro en los cerros de Valparaíso?
La diferencia fundamental está en la transferencia de carga al terreno. Un anclaje activo se tensa contra la estructura de contención, aplicando una fuerza de compresión al macizo que limita las deformaciones desde el primer momento; es la solución preferida cuando hay edificaciones sensibles cerca de la excavación. Un anclaje pasivo, en cambio, no lleva tensión inicial y solo comienza a trabajar cuando el terreno se deforma lo suficiente para movilizar la fricción en el bulbo. En Valparaíso, los anclajes activos se usan en pantallas de hormigón armado para excavaciones profundas en el plan, mientras que los pasivos son más comunes en estabilización de taludes con mallas de acero en los cerros.
¿Qué normativa chilena regula el diseño de anclajes?
El diseño de anclajes activos y pasivos en Chile se rige por las disposiciones de la NCh433.Of1996 Mod.2012 para el diseño sísmico, la NCh2369.Of2003 para estructuras industriales, y las recomendaciones de la FHWA-IF-99-015 para anclajes en suelos. Adicionalmente, el Eurocódigo 7 (EN 1997-1:2004) se utiliza como referencia para los estados límite de servicio y último. Para Valparaíso, ubicado en Zona Sísmica 3, los diseños incorporan las aceleraciones efectivas del espectro de la norma NCh433 y verifican la estabilidad seudo-estática del conjunto suelo-anclaje-pantalla.
¿Cuánto cuesta el diseño de un sistema de anclajes para un proyecto en Valparaíso?
El diseño de un sistema de anclajes activos o pasivos en Valparaíso tiene un rango de inversión entre $459.000 y $1.937.000, dependiendo de la envergadura del proyecto, la cantidad de líneas de anclaje a diseñar y la complejidad del perfil geotécnico. Proyectos con múltiples niveles de anclaje y necesidad de modelación numérica avanzada se sitúan en el rango superior. El alcance incluye la memoria de cálculo, planos de detalle, especificaciones técnicas de materiales y procedimientos de ensayo de arrancamiento.
