En Valparaíso, muchas veces vemos que los rellenos de ladera se compactan con material de excavación del mismo cerro. Suena lógico. Pero la granulometría de esos suelos graníticos varía muchísimo en pocos metros. Un control visual no basta. El cono de arena te da el dato exacto de densidad in situ y te evita problemas de asentamiento diferido. Lo aplicamos tanto en plataformas para vivienda nueva en Playa Ancha como en mejoramiento de subrasante para pavimentos en el plan. En proyectos donde la pendiente supera el 15%, complementamos el control con un ensayo de Proctor estándar o modificado para tener la referencia de laboratorio que exige la inspección técnica.
Un control de densidad mal hecho en ladera es la causa más común de grietas en radieres a los seis meses de entregada la obra.
Método y cobertura

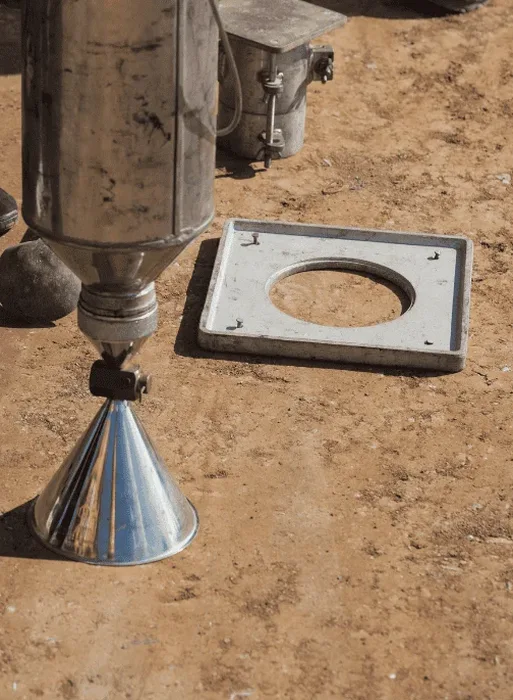

El procedimiento es directo: se excava un pequeño orificio, se determina el volumen con arena calibrada de Ottawa y se pesa todo el material extraído. El dato de densidad húmeda se corrige con el contenido de humedad medido con secado rápido o Speedy. El resultado se entrega en gabinete el mismo día.
Contexto regional
El desarrollo urbano de Valparaíso ha sido históricamente un desafío de ingeniería. Los cerros se han poblado mediante cortes y rellenos no controlados que hoy soportan viviendas y calles estrechas. Cuando se interviene un terreno con rellenos antiguos para ampliar una construcción, la densidad suele ser inferior al 85% de la máxima seca. Eso es insuficiente para cualquier estructura normada. El riesgo de asentamiento diferencial y colapso de un radier o una zapata corrida es altísimo. La NCh433 exige que el suelo de fundación sea competente. Un control de densidad de campo sistemático, capa por capa, es la única manera de garantizar que un relleno controlado nuevo no herede los vicios del cerro. Ignorar esta verificación, sobre todo después de las lluvias de invierno que saturan el maicillo, puede significar perder toda la inversión en movimiento de tierras.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.org
Video del proceso
Estándares relevantes
NCh1516.Of2009 - Mecánica de suelos - Determinación de la densidad en el terreno - Método del cono de arena, NCh1534.Of2009 - Mecánica de suelos - Relaciones humedad/densidad - Ensayos de compactación (Proctor), NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios (requisito de competencia del suelo de fundación), NCh 1516 - Standard Test Method for Density and Unit Weight of Soil in Place by Sand-Cone Method
Servicios complementarios
Control de compactación por capas en obra
Ejecutamos el ensayo de cono de arena en puntos distribuidos según malla definida por el proyectista. Verificamos el grado de compactación en cada capa de relleno estructural, subrasante o base de pavimento. Entregamos informe con respaldo fotográfico y certificado de cumplimiento de la NCh1516.
Ensayo Proctor de referencia en laboratorio
Determinamos la curva de compactación Proctor Estándar o Modificado sobre muestras representativas del material de relleno que se está colocando en obra. Este valor de densidad máxima seca es el patrón contra el cual se compara el resultado del cono de arena.
Parámetros típicos
Preguntas frecuentes
¿En qué se diferencia el cono de arena del densímetro nuclear?
El cono de arena es un método volumétrico directo. No depende de la emisión de partículas. En Valparaíso se usa mucho porque no requiere permisos de manejo de material radiactivo y es más económico para control de capas delgadas de relleno.
¿Cuántos ensayos se necesitan para un radier en mi casa?
Depende de la superficie, pero la norma pide al menos un control cada 100 m2 o uno por capa en puntos críticos. Para un radier de 80 m2 en un cerro de Valparaíso, lo típico es hacer un control en la capa de base.
¿Cuánto cuesta un control de densidad con cono de arena?
Un ensayo individual de cono de arena en la región de Valparaíso suele tener un costo entre $49.000 y $60.000, dependiendo de la accesibilidad y la cantidad de puntos a ejecutar en la misma visita.
¿Se puede hacer el ensayo con el suelo mojado después de la lluvia?
No es recomendable. El suelo debe estar en condiciones de humedad controlada. Si está saturado, la densidad no refleja la compactación real. En invierno en Valparaíso hay que esperar a que el terreno drene un poco antes de controlar.
