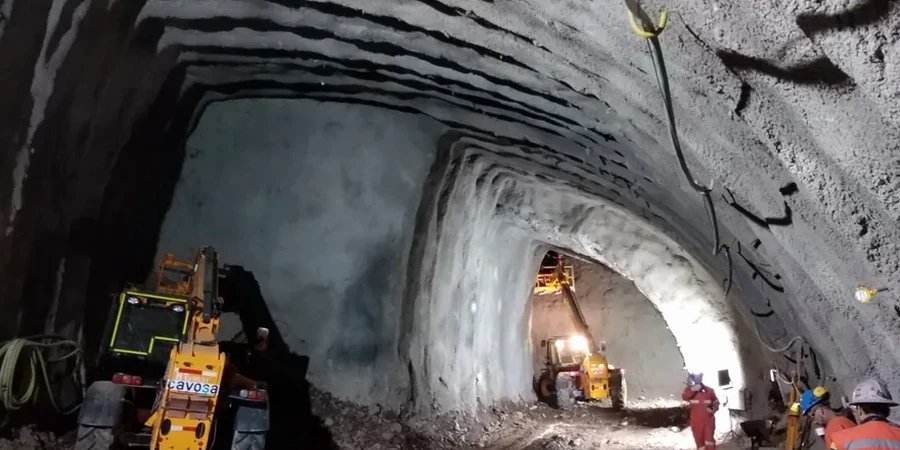

Con más de 296.000 habitantes asentados sobre 42 cerros, Valparaíso enfrenta un desafío subterráneo particular: excavar bajo una ciudad donde el 60% del plano urbano es relleno costero no consolidado. Túneles como el que conecta la Avenida España con el sector de Playa Ancha atraviesan secuencias de arenas finas limosas y limos arcillosos con napa freática a menos de tres metros de profundidad. La memoria sísmica del terremoto de 1906 y el registro más reciente del 27F de 2010 obligan a caracterizar estos depósitos con ensayos que capturen el potencial de licuefacción y la pérdida de resistencia en condiciones no drenadas. El análisis geotécnico para túneles en suelo blando en Valparaíso integra prospección directa mediante ensayo SPT y perfil sísmico con ensayo MASW para establecer la clase de sitio según NCh433, porque la heterogeneidad de los estratos portuarios no perdona extrapolaciones simplistas.
Excavar un túnel en suelo blando bajo Valparaíso exige conocer la resistencia no drenada del limo antes de que el frente colapse.
Método y cobertura
Contexto regional
Un error recurrente en túneles someros de la zona es asumir cohesión aparente en arenas finas saturadas y omitir el análisis de licuefacción. Durante el sismo de 2010, sectores del plan de Valparaíso sobre rellenos hidráulicos experimentaron asentamientos diferenciales de hasta 15 centímetros, dañando colectores y pavimentos. En un túnel, ese mismo fenómeno se traduce en pérdida súbita de soporte lateral, deformación del revestimiento y colapso progresivo si el suelo blando fluye hacia los vacíos del trasdós. Otro factor crítico es la presencia de bolsones de materia orgánica en antiguos esteros soterrados —quebradas como la de Jaime o San Francisco que hoy corren entubadas— que generan metano y debilitan el macizo circundante. Ignorar estas singularidades de la geología portuaria convierte una excavación controlada en un riesgo inaceptable para las edificaciones históricas de la superficie, muchas de ellas con muros de adobe sin refuerzo sísmico.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.org
Estándares relevantes
NCh 433.Of1996 Mod. 2012 – Diseño sísmico de edificios, aplicada para clasificación de sitio y espectro de respuesta en túnel somero., NCh 3171.Of2010 – Diseño estructural de túneles y obras subterráneas, considerando cargas sísmicas y presión de poros., NCh 1516 – Standard Test Method for Standard Penetration Test (SPT) para correlacionar N60 con resistencia en arenas licuables., NCh 1517-1-17e1 – Standard Test Methods for Liquid Limit, Plastic Limit, and Plasticity Index of Soils., NCh 3253(2020) – Standard Test Method for Consolidated Undrained Triaxial Compression Test for Cohesive Soils.
Servicios complementarios
Perforación con ensayo SPT y extracción de muestras inalteradas
Sondeos rotativos con recuperación de testigos en suelo blando y ensayos de penetración estándar cada metro. Incluye muestreador Shelby para obtener especímenes inalterados de limos y arcillas, registro continuo de golpeteo y clasificación de campo según NCh 1508. Los datos de N60 alimentan correlaciones de resistencia y licuefacción específicas para las arenas finas del puerto.
Ensayos triaxiales y perfil sísmico MASW
Ejecución de triaxiales consolidados no drenados (CU) y no consolidados no drenados (UU) para determinar la envolvente de resistencia del suelo blando. Paralelamente, tendidos de geófonos para medición de ondas de corte que entregan el perfil Vs30 y permiten clasificar el sitio sísmico según NCh433, parámetro indispensable para el diseño estructural del revestimiento del túnel.
Parámetros típicos
Preguntas frecuentes
¿Qué rango de inversión requiere un análisis geotécnico para un túnel en suelo blando en Valparaíso?
Según la longitud del túnel y la cantidad de sondeos necesarios, un estudio completo con SPT, MASW y triaxiales en suelo blando del plan de Valparaíso oscila entre $2.207.000 y $8.129.000. Túneles bajo cerros con mayor cobertura requieren perforaciones más profundas y ensayos adicionales.
¿Cómo se evalúa el riesgo de licuefacción en un túnel bajo el plan de Valparaíso?
Se ejecutan ensayos SPT a la profundidad del túnel y se corrigen los valores N60 por energía y sobrecarga. Con esos datos se aplica la metodología de Seed e Idriss o el procedimiento NCEER para estimar el factor de seguridad contra licuefacción bajo la acción sísmica de diseño definida en la NCh433.
¿Qué norma chilena regula el diseño sísmico de túneles en suelos blandos?
La NCh 3171.Of2010 establece los requisitos para el diseño estructural de túneles y obras subterráneas, incluyendo las combinaciones de carga sísmica. Complementariamente, la NCh 433 define la clasificación de sitio a partir del perfil de ondas de corte, dato que se obtiene con ensayos MASW o refracción sísmica durante la campaña geotécnica.
